Integrasjon mot Nasjonalt register over luftfartshindre (NRL)
Nasjonalt register over luftfartshindre (NRL) er et digitalt register over menneskeskapte objekter som anses å utgjøre en risiko for luftfarten, spesielt ved lavtflyging. Registeret forvaltes av Kartverket og er hjemlet i luftfartshinderforskriften som forvaltes av Luftfartstilsynet. Forskriften pålegger den som eier et luftfartshinder å rapportere til NRL.
Origo gatelys kommer med mulighet for integrasjon mot Nasjonalt register over luftfartshinder (NRL). Objekter fra gatelysregisteret som registreres i NRL inkluderer luftlinjer og belysningsmaster. Før synkroniseringen settes opp, må det gjøres en grundig kvalitetssjekk av anleggsregisteret. Dette er en jobb som gjøres på timesbasis og utføres av Light Bureau.
I integrasjonen vil det først gjøres en massivoppdatering mot NRL, før det settes opp en nattlig synkroniseringsjobb som skriver relevante endringer i gatelysregisteret til NRL.
Hvilke objekter blir synkronisert
Luftfartshinderforskriften krever at et luftfartshinder skal rapporteres senest 30 kalenderdager før det settes opp. For å angi at et hinder ennå ikke er satt opp, skal status "Planlagt oppført" benyttes. Når hinderet er ferdigstilt, skal status endres til "Eksisterende".
NRL gir ikke muligheten for sletting av objekter og legger heller opp til bruk av status "Fjernet". Objekter i anleggsdatabasen som er synkronsiert til NRL må derfor ikke slettes manuelt For at objektet skal få rett status i NRL, skal statusen i anleggsdatabasen oppdateres til "Fjernet". I den nattlige rutinen, vil objektet i NRL oppdaters og objekter i anleggsdatabasen vil automatisk slettes.
Her er en oversikt over hvordan statuskoder i Origo gatelys kodes mot NRL
| Origo gatelys | NRL |
|---|---|
| I bruk | Eksisterende |
| Ikke i bruk | Eksisterende |
| Fjernet | Fjernet |
| Prosjektert | Planlagt oppført |
| Under bygging | Planlagt oppført |
| Kondemnert | Planlagt fjernet |
| Null/Ingen verdi | Eksisternede |
Etter at objekter er synkronisert til NRL, settes det i anleggsregisteret et tidsstempel i NRL-datofeltet. En vil da kunne se når objektet sist ble synkronisert til NRL, samtidig som om det er gjort endringer på objektet etter siste synkronisering, vil dette overføres til NRL i den nattlige oppdateringen.
Ved synkronisering til NRL, tar det ca. 1-2 dager før objektene er synlig i den offentlige NRL karttjenesten.
For detaljert informasjon om registrering mot NRL, se dokumentasjonen fra Kartverket. Registreringsinstrukser
Belysningspunt - NrlMast
For belysningspunkter i anleggsregistertet, er det objekter med følgende egenskaper som blir synkronisert til NRL.
Hvor armaturplassering innkluderer en av følgende verdier:
- Kommunal tremast
- Stålmast
- Komposittmast
- Gittermast
Tremast Nettselskap, Fasade, Nedfelt innkluderes altså ikke i eksporten.
I tillegg må følgende egenskaper være satt:
- Eier, må være satt Kommune eller Null
- NRL Synch, må være satt til Ja.
Ved å sette NRL Synch til Ja, vil objektet bli synkronisert til NRL. Før dette gjøres burde det gjøres en kvalitetssjekk av objektet for å sikre at det er riktig informasjon som blir sendt til NRL.
Egenskaper som skrivs til NRL
- GlobalID, brukes som komponentID i NRL og er en unik identifikator for objektet.
- Driftsmerking, om egenskapen har en verdi brukes dette i navnet på NRL objektet.
- Mast status, brukes til å sette status på NRL objektet.
- Armaturplassering, brukes til å sette materiale i NRL (metall, trevirke, annet)
- Mast høyde, brukes til å sette vertikalhøyde på NRL objektet.
- Geometri, x,y,z
- Innmåling og høydedata som brukes mot NRL:
- Innmålt
- Målemetode
- Nøyaktighet
- Målemetode høyde
- Nøyaktighet høyde
- Høydereferanse (påbudet om det skal registreres z-verdi)
Luftspenn - NrlLuftspenn
For luftspenn i anleggsregistertet synkroniseres objekter hvor:
- Eier er satt til Kommune eller NULL
- NRL Synch er satt til Ja
Luftspenn-egenskaper som skrivs til NRL
- GlobalID, brukes som komponentID i NRL og er en unik identifikator for objektet.
- Linjenr., om egenskapen har en verdi brukes dette i navnet på NRL objektet.
- Linjestatus, brukes til å sette status på NRL objektet.
- Typebetegnelse, som standard settes alle luftspenn til type lavspent i NRL, men om typebetegnelse er bardun, settes lufstepenn typen også til bardun.
- Geometri, x,y,z**
- Innmåling og høydedata som brukes mot NRL:
- Innmålt
- Målemetode
- Nøyaktighet
- Målemetode høyde
- Nøyaktighet høyde
- Høydereferanse (påbudet om det skal registreres z-verdi)
Z-verdi
Når en luftspenn har registrerte høydeverdier (z-verdier), må hvert knekkpunkt langs luftspennet ha en z-verdi. Hvis noen knekkpunkter mangler z-verdi, registreres hele luftspennet med null som z-verdi. Det er også nødvendig å angi hvilken høydereferanse som er brukt hvis det er registrert z-verdier for objektet i anleggsregisteret.
Eierskifte

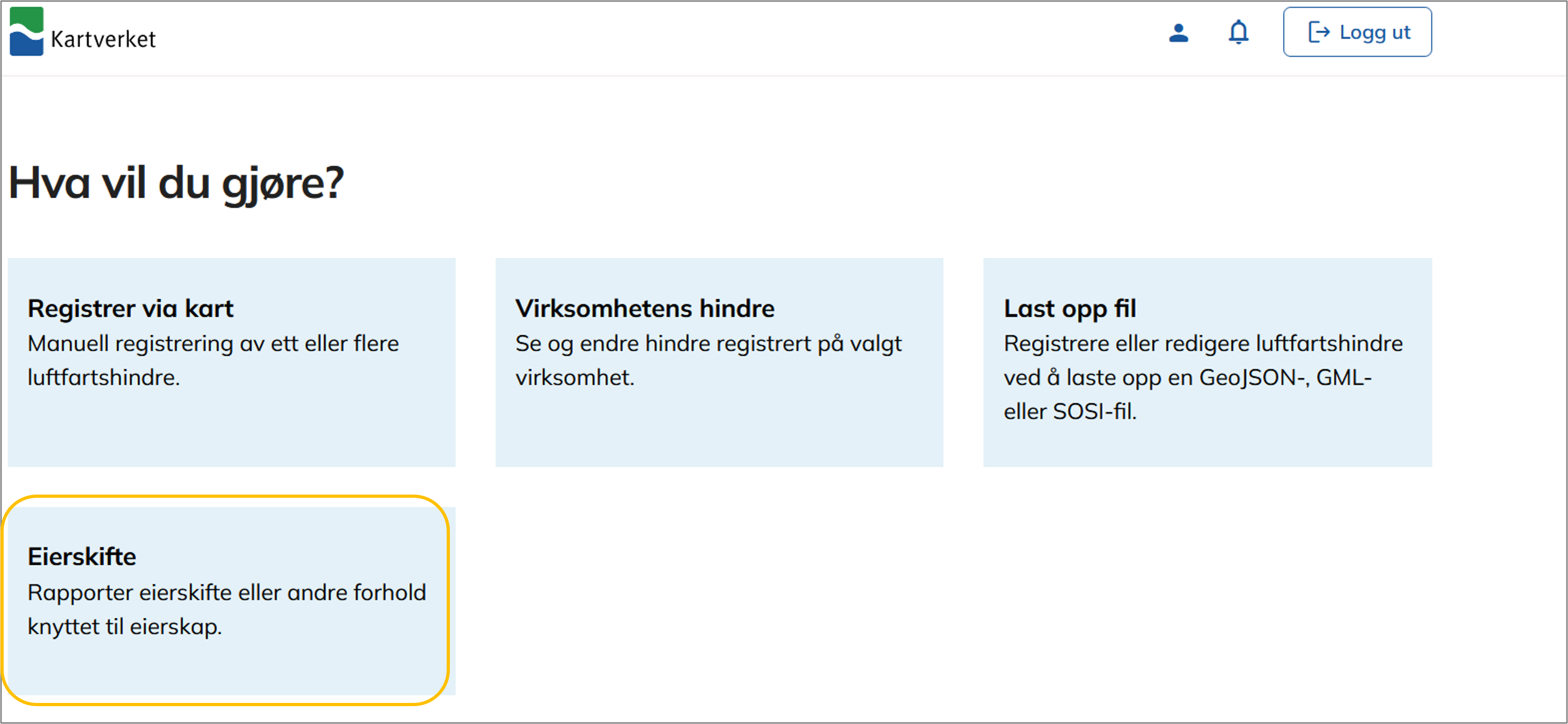

Ved eierskifte av objekter som allerede er synkronisert til NRL, må dette gjøres manuelt via NRL portalen. Dette kan kun gjøres av en person i kommunen som er gitt tilgang, se NRL kontaktperson i kommunen for mer informasjon rundt dette.
Tilgang til NRL API
Intergrasjonen forutsetter at Geodata AS på vegne av kommunen gis tilgang å registrere luftfartshinder via NRL APIet. Tilgangen må gis via Altinn og må utføres av en person i kommunen som har rollen som Utfyller/Innsender eller Hovedadministrator. Tilgangsstyring er forhåndstildelt til blant annet daglig leder, innehaver og styrets leder i Altinn.
Altinn har en egen veiledning for hvordan tilgangen gis.
Scopet Geodata AS trenger tilgang til: kartverk:nrl.rapportering
Geodata AS sitt organisasjonsnummer: 893 136 932
NRL kontaktperson i kommunen
Før Geodata AS kan registrere hinder i NRL, må kommunen oppgi en av sine ansatte som kontakperson i NRL. Denne personen brukes som kontaktpunkt fra Kartverket. For å gjøre dette må en person i kommunen gis tilgang NRL webklienten. Tilgang gis via en rolle i Altinn og Kartverket har laget en guide for hvordan denne tildeles.

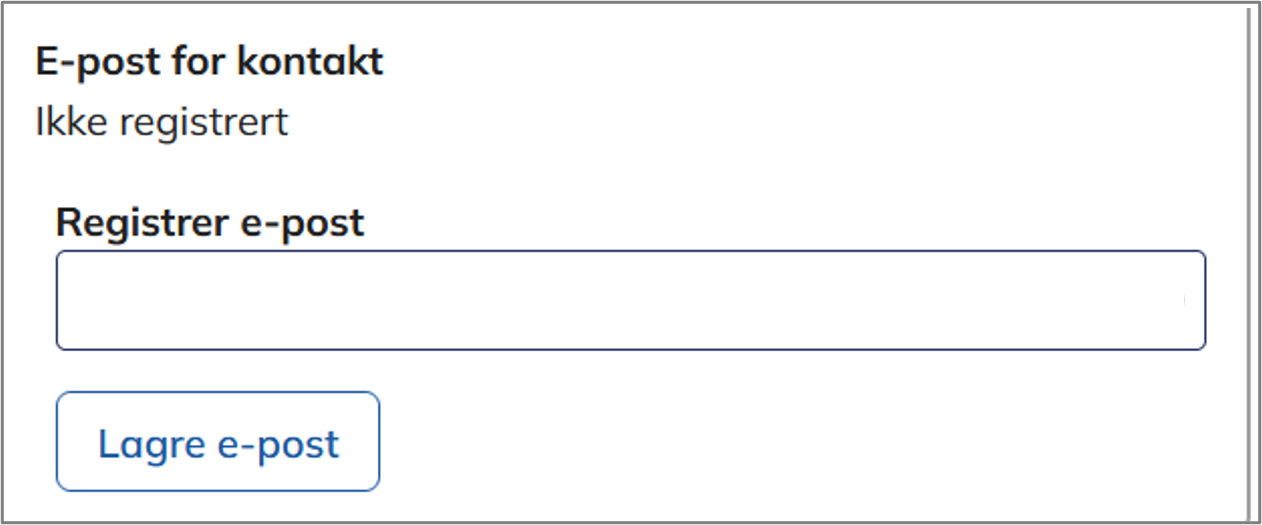

Etter rollen er tildelt, logger personen inn i NRL webklienten og legger til sin e-postadresse under E-post for kontakt.
Tilgang til webklienten vil også gi personen en oversikt over NRL rapporteringer som er gjort av eller på vegne av kommunen.
